TERMÉKJELLEMZŐK
Az UPS (Uninterruptible Power Supply) egy olyan eszköz, amely lehetővé teszi más elektronikus eszközök megszakítás nélküli áramellátását még hálózati áramkimaradás esetén is. Ha áram van a hálózati aljzatban, az UPS automatikusan feltölti a csatlakoztatott akkumulátort. Ezen kívül a táp számos védelemmel rendelkezik túlterhelés, túlmelegedés, túl magas és túl alacsony bemeneti feszültség, túltöltés és az akkumulátor lemerülése, valamint rövidzárlat ellen, biztosítva a csatlakoztatott eszközök maximális védelmét.
- A DC/AC konverter, a szünetmentes tápegység (UPS) és az automatikus akkumulátortöltő funkciói egy készülékben találhatók.
- Ha áramkimaradás történik, az UPS azonnal táplálja a hozzá csatlakoztatott eszközöket, így biztonságosan leállíthatja a berendezést és megőrizheti a fontos adatokat. A hirtelen áramszünet információvesztést és az elektronikus berendezések károsodását okozhatja.
- A POWERMAT UPS szünetmentes tápegység egy olyan eszköz, amely tökéletesen megoldja ezt a problémát. Lehetővé teszi 48 V feszültségű külső akkumulátor/elemkészlet csatlakoztatását (párhuzamosan) Két kimeneti aljzattal rendelkezik, amelyek feszültsége 230 V, amelyek lehetővé teszik a két eszköz egyidejű működése
- A konverterben használt toroid transzformátor nagy hatékonyságot és alacsony üresjárati áramot biztosít. Az eszköz sokkal energiatakarékosabb, mint az E-típusú maggal rendelkező transzformátorokat használó régebbi kivitelek.
- A gyors 32 bites mikroprocesszor pontos és hibamentes működést biztosít.
- A konverter tiszta szinuszos feszültséget állít elő a kimeneten, ami gyakorlatilag bármilyen típusú terhelés mellett lehetővé teszi a működést.
- Magas akkumulátor töltőáram (pontos értékek a táblázatban a műszaki adatokkal).
- Intelligens hűtőventilátor-vezérlés az eszköz aktuális hőmérsékletétől és az inverter terhelési állapotától függően.
- Beépített AVR hálózati feszültségstabilizátor.
- Karbantartást nem igénylő AGM VRLA vagy GEL akkumulátorokkal való működéshez igazítva.
- Emellett a beépített LCD kijelző egyértelműen tájékoztat a tápegység aktuális üzemmódjáról. A gyártó világos, lengyel nyelvű utasításokat is készített, ami jelentősen megkönnyíti a készülék használatát.
PÉLDA ALKALMAZÁSRA

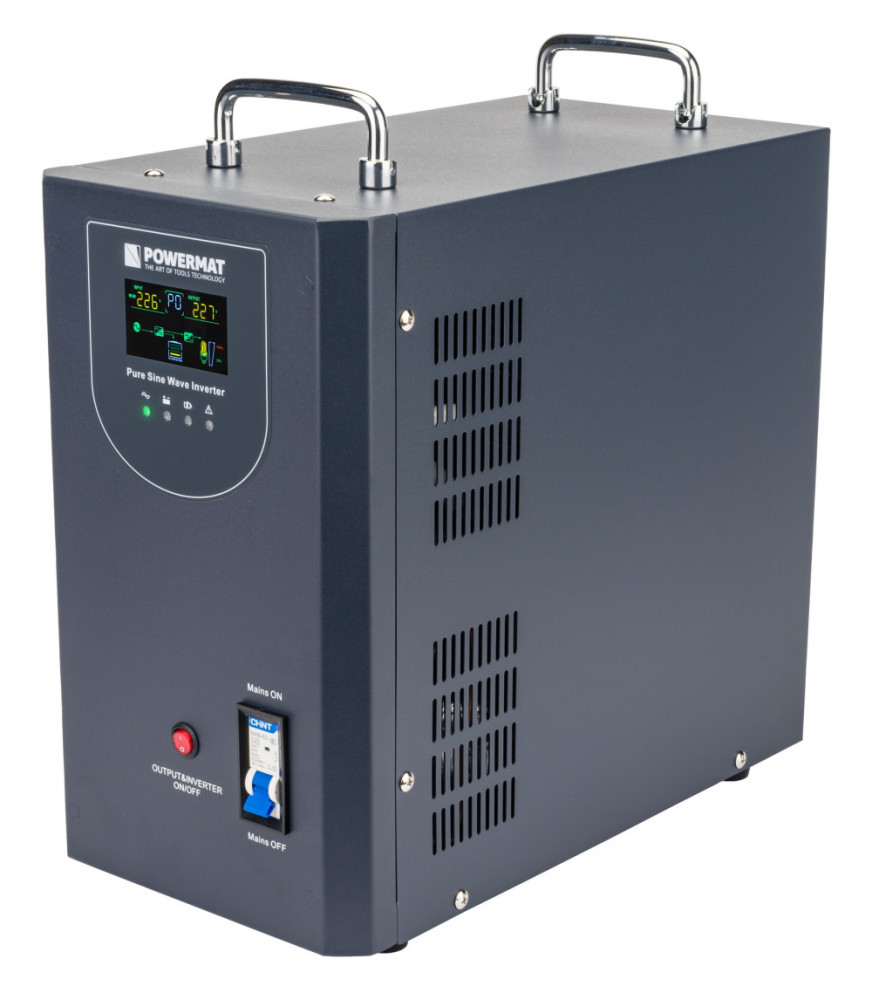

A Powermat által kínált PM-UPS-5000MP szünetmentes tápegység folyamatos áramellátást és védelmet biztosít számos eszköz számára, például:
- Számítógépek
- Riasztórendszerek
- Munkaállomások
- Szerverek
- Telekommunikáció és adóeszközök
- RTV-berendezések
- Kemencék, szivattyúk és központi fűtésszabályozók
- Más eszközök bármilyen típusú terheléssel, az eszközhöz igazított energiafogyasztással.
TERMÉKJELLEMZŐK
Vonalinteraktív UPS
- Az ilyen típusú tápegységek egyik fő előnye, hogy interaktív módban működik a tápvezetékkel. Ez azt jelenti, hogy a hálózati feszültség esése esetén a tápegység automatikusan átkapcsol a csatlakoztatott akkumulátorra, így biztosítva az állandó feszültséget és a készülék megszakítás nélküli áramellátását.
- Mivel képes kommunikálni a tápvezetékkel, hatékonyabb védelmet biztosít a csatlakoztatott eszközöknek az instabil feszültségek okozta károsodásokkal szemben.
- A vonalinteraktív UPS másik előnye a viszonylag alacsony ára más típusú UPS-ekhez, például az online UPS-hez képest. Mivel nem igényelnek ilyen jó minőségű alkatrészeket, megfizethetőbbek a kisvállalkozások és az otthoni felhasználók számára.
Tiszta szinuszhullám
A készülék "szinuszos" feszültséget állít elő a kimeneten, ugyanúgy, mint az elektromos hálózatban. Ennek köszönhetően indukciós eszközöket (beleértve az elektromos szerszámokat, légkompresszorokat, klímaberendezéseket, hűtőszekrényeket, fagyasztókat stb.) képes táplálni. Természetesen ne felejtse el megválasztani a tápegység teljesítményét a terhelésnek megfelelően.
Mindig az irányítás
Az LCD-kijelzőnek köszönhetően a felhasználó figyelemmel kísérheti a tápegység legfontosabb paramétereit, mint például: bemeneti és kimeneti feszültség, frekvencia Hz-ben, akkumulátor állapota, terhelés és aktuális üzemmód. Ez folyamatos betekintést biztosít az eszköz állapotába, és szükség esetén gyors reagálást tesz lehetővé.
Az áramhiány nem jelent problémát
A mérnökök gondoskodtak a PM-UPS-5000MP hidegindítási funkciójáról, ami azt jelenti, hogy a készülék akkumulátoros üzemmódban működhet anélkül, hogy előzetesen csatlakoztatná a hálózathoz. Ez egy hasznos megoldás hirtelen áramszünet esetén, amikor gyors hozzáférésre van szükségünk az asztali számítógépen vagy más eszközön lévő adatokhoz.

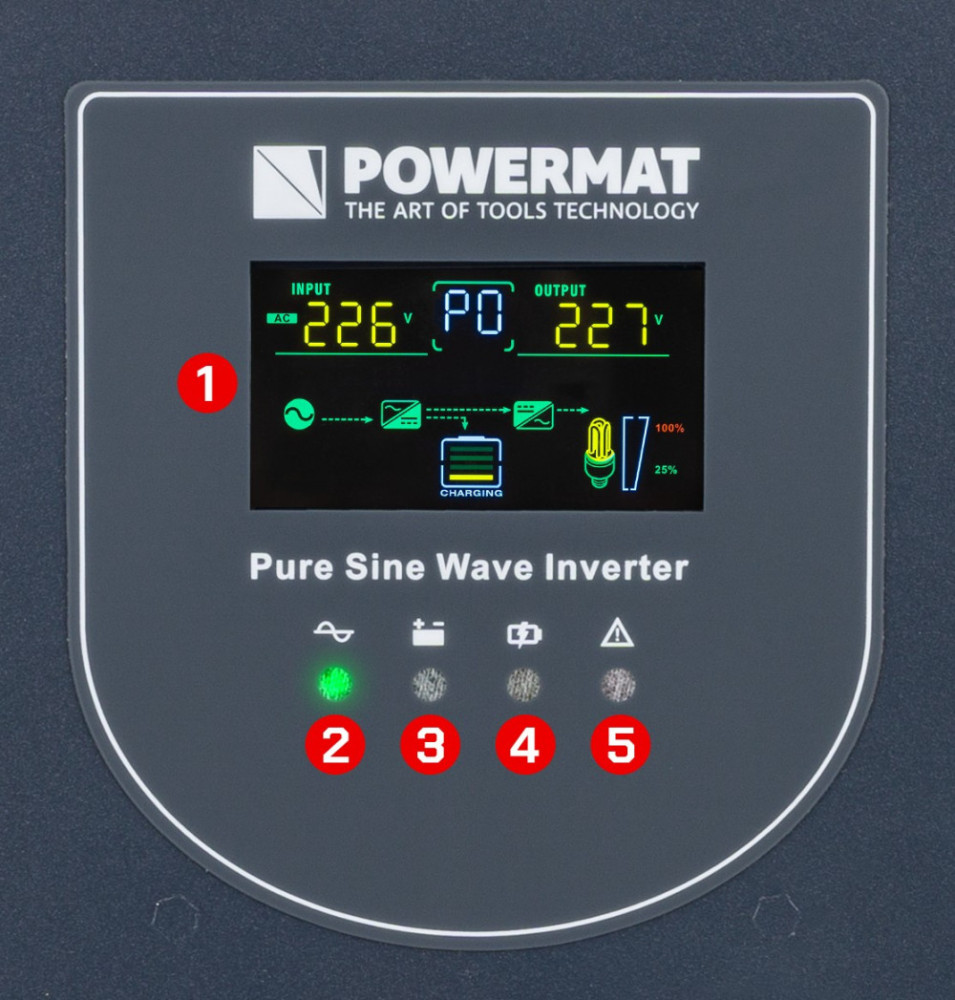

LCD KIJELZŐ
- LCD-kijelző
- AC tápellátás LED
- LED az inverteren
- Akkumulátortöltő dióda
- Hiba LED
Az eszköz működési módjai
- UPS mód: az akkumulátor töltése közben áramellátás a hálózatról, átkapcsolás az akkumulátorról történő áramellátásra instabil feszültség vagy teljes hálózati áramkimaradás esetén.
- Egyenirányító mód: az akkumulátor töltése a vevőkészülékek áramellátása nélkül.
- DC/AC konverter mód: az áramellátás közvetlenül az akkumulátorról történő kényszerítése az elektromos hálózathoz való csatlakozás nélkül.
TECHNIKAI ADATOK
- Teljesítmény: 5000VA / 4000W
- Feszültség: 230 V AC

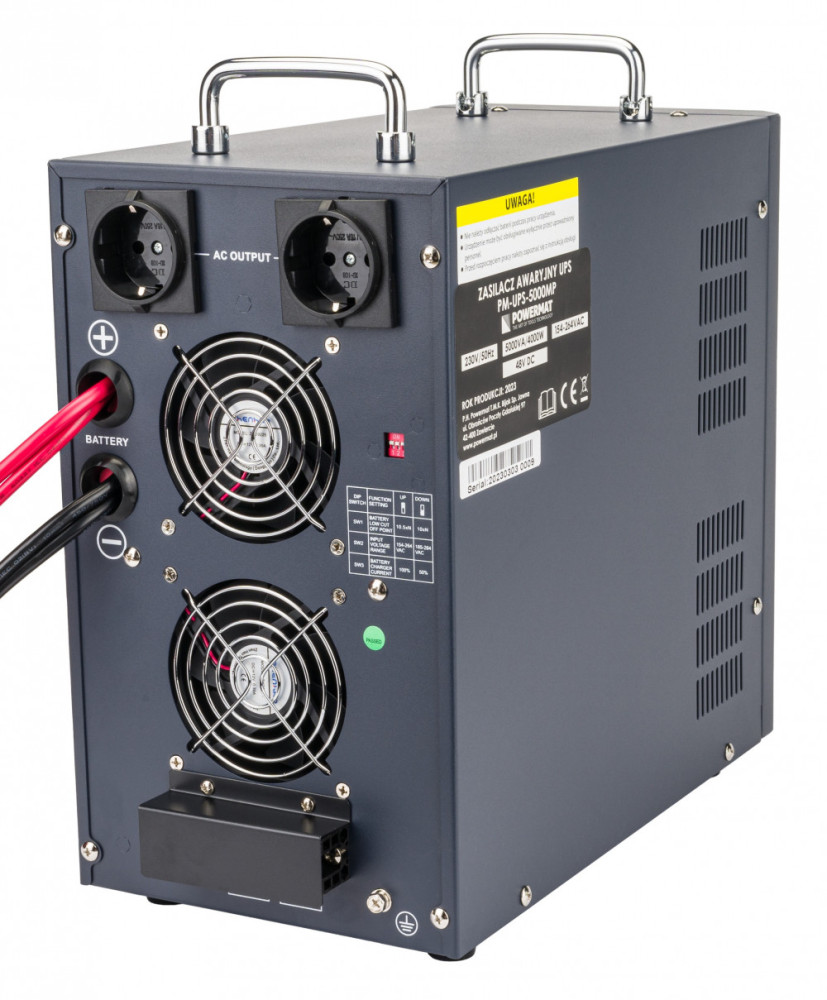

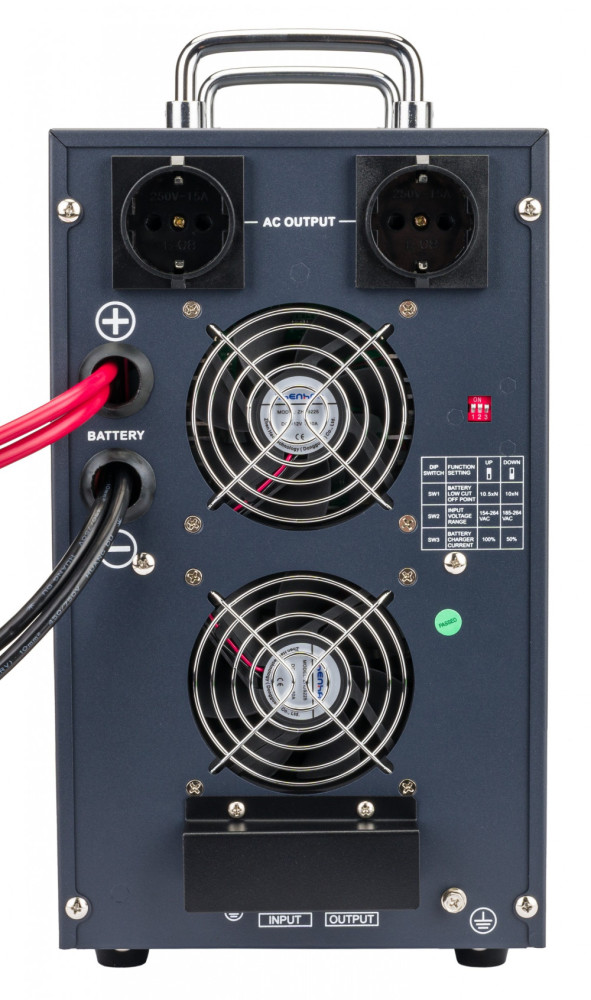

- Kimeneti aljzatok: 2 x 230 V-os aljzat schuko földeléssel vagy sorkapcsokkal
- Kimenetvédelem: C32 biztosíték
- Frekvencia: 50 Hz
- Transformátor típusa: Toroidális
- Feszültségstabilizálás: IGEN
- Feszültség hullámalakja: Tiszta szinuszhullám
- Hullámtorzítás: ≤3%
- Támogatott akkumulátortípusok:48 V – AGM VRLA és GEL
- Töltési feszültség: 54,5 V
- Maximális töltőáram: 22A
- Akkumulátorvédelem: 41 V-on
- Váltási idő: <10 ms
- UPS működési ideje: A használt akkumulátor beszerelésétől függ
- Hangjelzés: IGEN (leírás a felhasználói kézikönyvben)
- A termék súlya csomagolással: 22,7 kg
Biztonság:
- Túlterhelés,
- Újra- és kirakodás előtt
- Zárlati zárlat
- Termikus
- Túl magas és túl alacsony bemeneti feszültség ellen

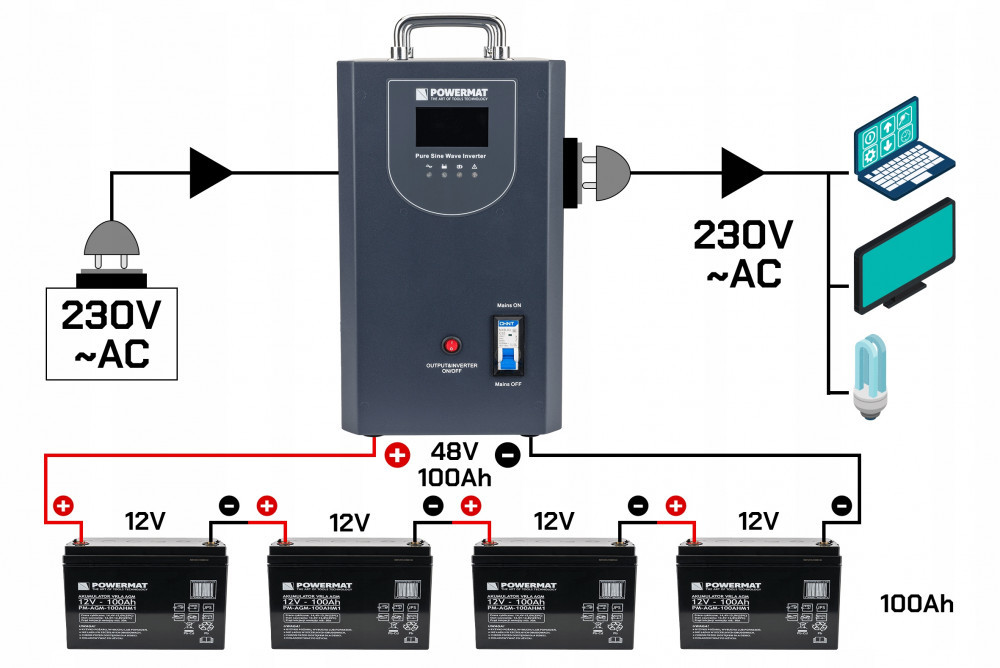

12 V-os akkumulátorok bekötési rajza (soros csatlakozás) 48 V-os akkumulátor beszerzéséhez – fotó a galériában
- Készülékünk esetében 48 V névleges feszültségű akkumulátor csatlakoztatása szükséges. Erre a célra 4 db 12V feszültségű, azonos kapacitású akkumulátort használhat, egymáshoz sorba kötve, a példadiagram szerint. bemutatott.
- Azonos névleges feszültségű akkumulátorokat csatlakoztatunk. Az akkumulátorokat egy sor ellentétes pólusba kell csatlakoztatni, azaz a „-” és a „+” csatlakozókba.
- A sorozat első akkumulátorának szabad „+” csatlakozója, az utolsónak pedig „-” csatlakozója lesz. Ezeket a csatlakozókat kell használni a soros csomag és az UPS tápegységének csatlakoztatásához.
- Ha a soros csomagot az UPS-hez csatlakoztatja, ne felejtse el betartani a megfelelő polaritást az ábrán látható módon. Vagyis ugyanazok a pólusok, a „+” a „+” csatlakozó és a „-” a „-” csatlakozó.
- Ily módon egy akkumulátorcsomagot kapunk, amelynek feszültsége a felhasznált akkumulátorok összegének feszültsége megegyezik a kapacitással.
Fontos tippek az akkumulátorok soros csatlakoztatásához:
- Soros csatlakozás használatakor érdemes megfontolni az úgynevezett kiegészítő használatát feszültségkiegyenlítő, hogy az akkumulátor feszültsége egyenlő legyen. Ha két vagy több akkumulátort sorba kapcsolunk, az egyes akkumulátorok feszültsége eltérő lehet, az egyik feszültség magas, a másik alacsony. A különböző akkumulátorfeszültségek egyenetlen töltést és kisülést okozhatnak
- A legjobb, ha azonos kapacitású akkumulátorokat kombinál.
- Ugyanazt a technológiát használva kell elkészíteni.
- Hasonlóan kell viselni.
- Ugyanaz az akkumulátortöltés.
- Az akkumulátorok csatlakoztatásához használt kábeleknek megfelelő méretűnek és a lehető legrövidebbnek kell lenniük.
- Az elemek újakra cserélésekor az összes elemet egyszerre kell cserélni.

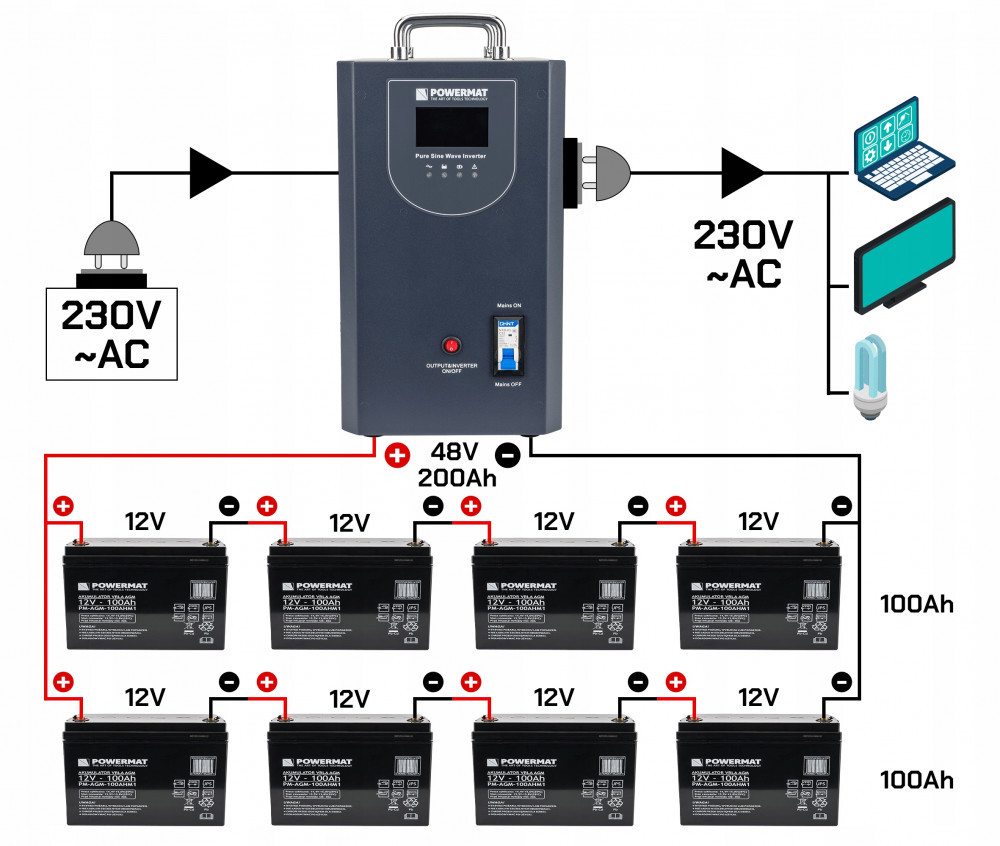

12 V-os akkumulátorok bekötési rajza (soros-párhuzamos csatlakozás), hogy 48 V-os feszültségű és dupla kapacitású csomagot kapjunk – fotó a galériában
- Ehhez a csatlakozástípushoz használhat 8 elemet, amelyek feszültsége 12 V és azonos kapacitású. Egymáshoz párhuzamosan kapcsolt akkumulátorok két sorozat 4 darabos kiszerelésben, a bemutatott példadiagram szerint.
- Két egyforma sorozatú csomag elkészítése: 4 akkumulátort csatlakoztatunk azonos névleges feszültséggel. Az akkumulátorokat egy sor ellentétes pólusba kell csatlakoztatni, azaz a „-” és a „+” csatlakozókba.
- A sorozat első akkumulátorának szabad ""+"" csatlakozója lesz, az utolsónak pedig ""-"" csatlakozója lesz. Ezeket a csatlakozókat kell használni egy 4 elemből álló sorozatcsomag csatlakoztatására. a következőhöz egy párhuzamos kapcsolat jön létre a csomagok között. A következő csatlakozást ugyanúgy kell létrehozni, közvetlenül az UPS tápegységéhez.
- A csomagnak az UPS-hez történő csatlakoztatásakor ügyeljen a megfelelő polaritás megőrzésére, ahogy az ábrán látható. Vagyis ugyanazok a pólusok, a „+” a „+” csatlakozó és a „-” a „-” csatlakozó.
- Ily módon a felhasznált akkumulátorok összegének megfelelő feszültségű akkumulátorcsomagot kapunk, amelynek kapacitása megduplázódik.
Fontos tippek az akkumulátorok soros és párhuzamos csatlakoztatásához:
- Az akkumulátorok kiválasztására és csatlakoztatására vonatkozó szabályok és tippek ugyanazok, mint a soros csatlakozás esetén.
